ボイラ・蒸気のソリューションをご紹介します。
すぐに活用できる省エネ項目から専門的な省エネ項目まで、お客さまに最適な省エネ項目をご提案し、実現します。
蒸気の利用に関する省エネルギーの概要

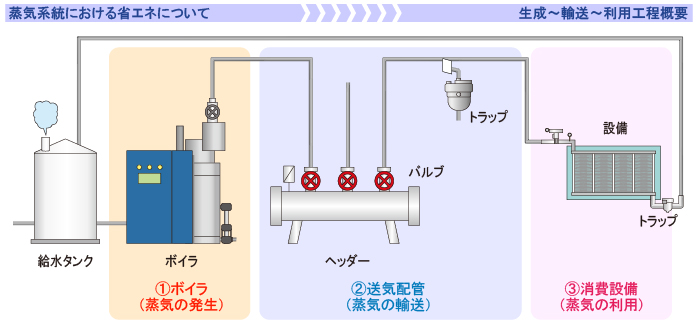

生成→輸送→利用工程概要
工場等で人の活動スペースに絞って空調することで、快適な体感温度を維持しながら、エネルギーの無駄を省くことができます。
1. ボイラ
高い効率を有するボイラの採用や、その性能を発揮できるような適正な運転管理が大切です。
2. 送気配管
配管やバルブ表面からの放熱と、スチームトラップからの漏れの低減が大切です。
3. 消費設備
蒸気の熱を余すことなく使用することが大切です。

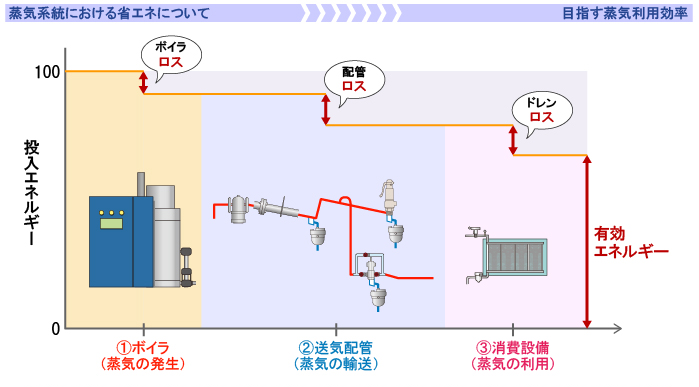

目指す蒸気利用効率
投入エネルギーに対して、7～8割を蒸気エネルギーとして使用することを目標に、各種ロスを低減しながら、蒸気量にあわせたボイラ、配管設備になるように最適化することが大切です。
蒸気の発生に関する省エネルギーの概要

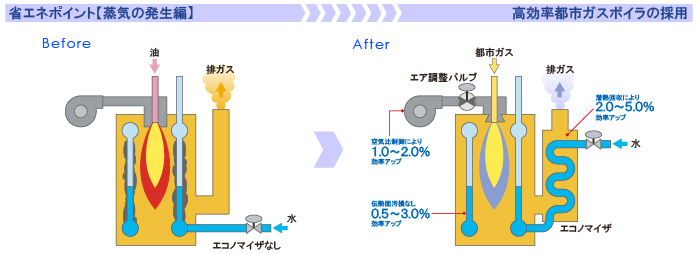

高効率都市ガスボイラの採用
既設ボイラの省エネルギーには、エコノマイザやブロー水熱交換器の設置による排熱回収や、空気比制御システムの導入による排熱損失の低減などがあります。

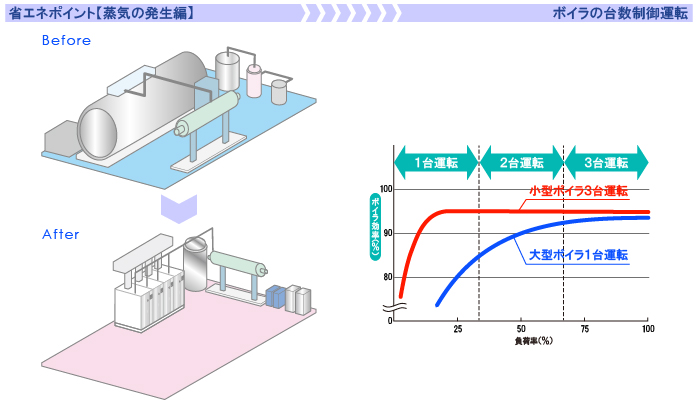

ボイラの台数制御運転
小型ボイラを多缶設置で台数制御すれば、省エネ運転が可能です。蒸気負荷が少ない場合、大型ボイラと比べ高い運転効率を維持することができます。

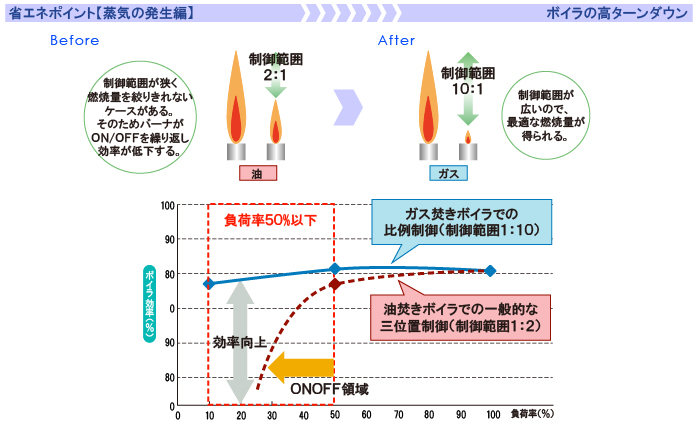

ボイラの高ターンダウン
ボイラは停止時にポストパージを行い、再点火時にはプレパージを行うため、初停止により放熱が増えます。高ターンダウン化すれば、低負荷時でもON-OFFしないため省エネ運転が可能です。
蒸気の輸送に関する省エネルギーの概要

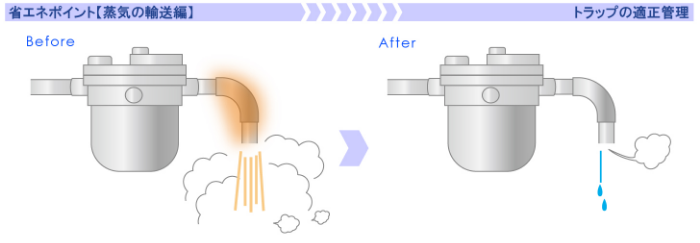

トラップの適正管理
蒸気配管中のトラップを適正管理することで、蒸気ロスを低減できます。例えば、10個のトラップから1.5kg/hの蒸気漏れが発生している場合、年間で約20万円のエネルギーコストを損失しています。
※蒸気単価：4,000円/t 3,500h/年の場合

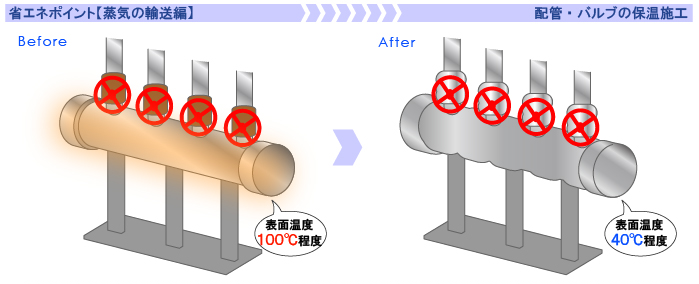

配管・バルブの保温施工
蒸気配管や補器類からの放散熱量を低減することで、省エネルギーを図れます。蒸気ヘッダー、バルブなどの保温が有効になります。

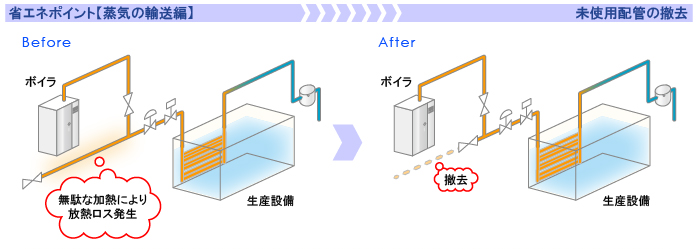

未使用配管の撤去
蒸気配管からの放散熱量を低減することで、省エネルギーを図れます。未使用配管の特定・断管が有効になります。

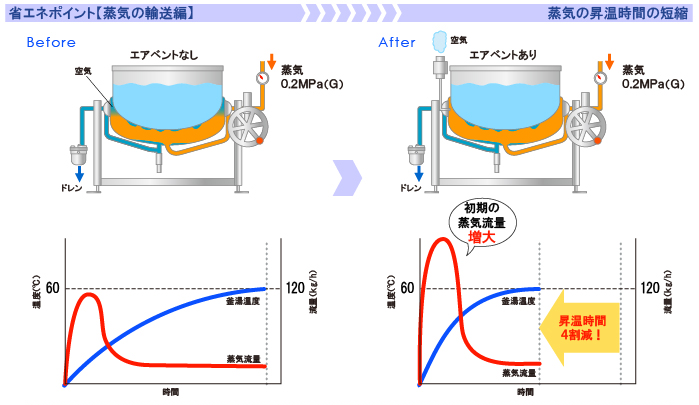

蒸気の昇温時間の短縮
エアベントを設置することで、起動時の余分な空気をすばやく排除し、昇温時間を短縮することができます。これにより、省エネ、生産性の向上につながります。

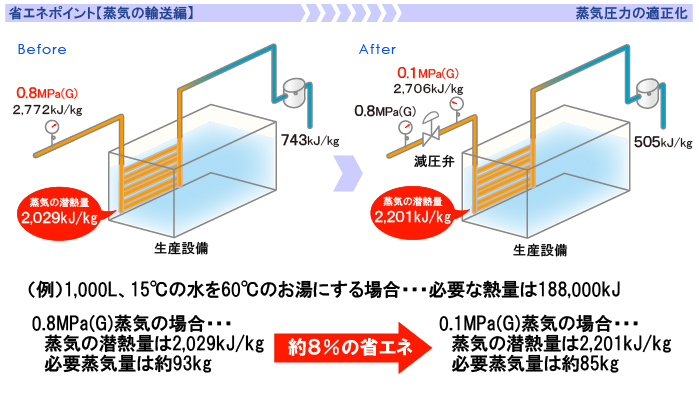

蒸気圧力の適正化
蒸気は圧力が高くなるほど潜熱が減少します。蒸気の熱交換機などは、潜熱を利用するため、減圧した蒸気を使うことが省エネにつながります。
※昇温能力等への影響は検討が必要です。
蒸気の利用に関する省エネルギーの概要

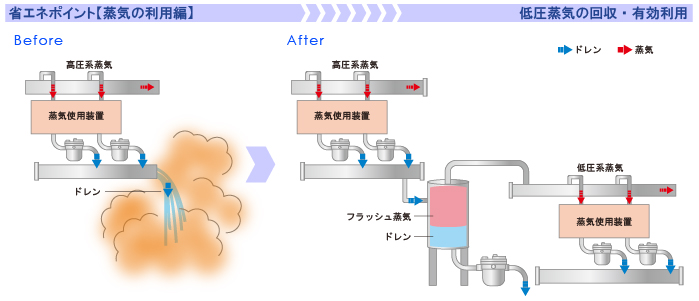

低圧蒸気の回収・有効利用
高圧蒸気のドレンを低圧蒸気として回収、利用することで大幅な省エネルギーを図れます。
蒸気の直接投入
蒸気を直接投入して加熱することで、蒸気の全熱（潜熱＋顕熱）を利用することができます。
※液量・液質への影響は検討が必要。
ドレンの回収利用
ドレンをボイラの給水として再利用することで、給水温度を高くすることができ、ボイラ燃料の削減を図れます。

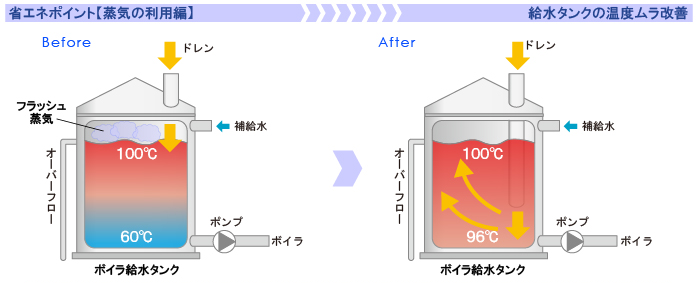

給水タンクの温度ムラ改善
給水タンク内温度の均一化することで、高い温度でボイラ給水することができ、省エネルギーが図れます。
