間接加熱バーナ

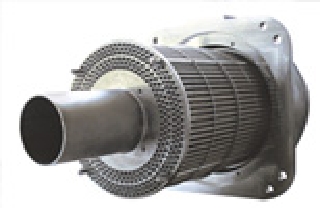

シングルエンドラジアントチューブバーナSRTNシリーズ
特長
バーナボディ内部の熱交換機能により、75%（※）以上の高い熱効率が得られ、省エネルギーです。
コンパクトで設置やメンテナンスが容易です。
チューブ表面温度分布が良好です。
バーナ本体に熱交換器を内蔵し、省エネルギー化が可能です。
低NOxに対応します。（外部排ガス再循環［EGR］適用時）
※ 排気損失ベースでの熱効率となります。また、お客さま使用条件等により異なります。
用途
熱処理炉：浸炭炉、焼入炉、窒化炉、焼戻炉、焼鈍炉等
仕様
ラインアップは、チューブ口径3、4、6インチの3種類です。
最高使用炉温は950℃です。

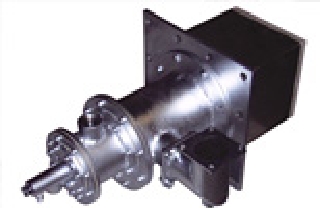

シングルエンドラジアントチューブバーナCSRT-Sシリーズ
特長
バーナボディ内部の熱交換機能により、70%（※）以上の高い熱効率が得られ、省エネルギーです。
コンパクトで設置やメンテナンスが容易です。
チューブ表面温度分布が良好です。
バーナ本体に熱交換器を内蔵し、省エネルギー化が可能です。
低NOxにも対応します。(外部排ガス再循環機構[EGR]を適用時)
※ 排気損失ベースでの熱効率となります。また、お客さま使用条件等により異なります。
用途
熱処理炉：浸炭炉、焼入炉、窒化炉、焼戻炉、焼鈍炉等
仕様
ラインアップは、チューブ口径3、4、6インチの3種類です。
最高使用炉温は950℃です。

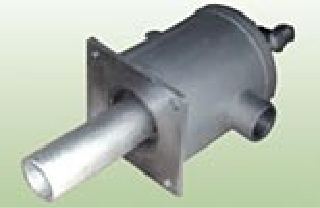

高ターンダウンラジアントチューブバーナWRTシリーズ
特長
幅広くターンダウン比が取れるので、炉内温度コントロールが良好です。
最小インプットが小さいので、低温炉も容易に温度コントロールできます。
熱交換器を設置することで、更なる省エネも可能です。
メインバーナとサブバーナを一体化したコンパクトタイプです。
用途
熱処理炉：浸炭炉、窒化炉、焼鈍炉、焼入炉、焼戻炉
仕様
ラインアップは、チューブ口径4、5、6インチの3種類です。
最高使用炉温は950℃です。
チューブ形状はお客さまのご要望に応じ、U型、W型など、各種対応できます。
雰囲気熱処理炉で多数の導入実績があります。

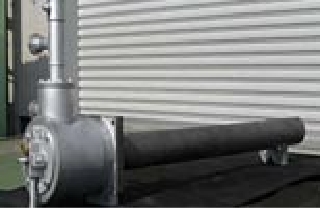

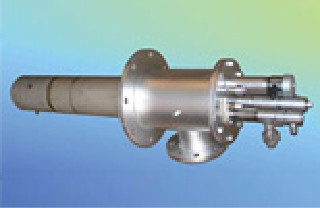

高温真空加熱バーナ(VSRT-100)
特長
シングルエンドラジアントチューブバーナをベースにしたバーナであるため、コンパクトで設置やメンテナンスが容易です。
バーナ本体に熱交換器を内蔵し、省エネルギー化が可能です。
チューブ材質として、1,100℃以上の高温あるいは真空下でも耐久性があるセラミックス(常圧焼結SiC)を採用しています。
当社独自のスプリングを用いたセラミックラジアントチューブセッティング構造により、セラミックチューブの取付が容易かつ安全です。(破損防止)
用途
真空熱処理炉
仕様
ラインアップは、チューブ口径4インチの1種類です。
定格燃焼量は16kW(※)です。
最高で炉内温度1,100℃、真空度10-1Paまで適用できます。
真空浸炭炉で導入実績があります。
※ 炉壁厚み、外管有効長により燃焼量が変わります。
東邦ガス協力メーカーさま製作バーナのご紹介
-

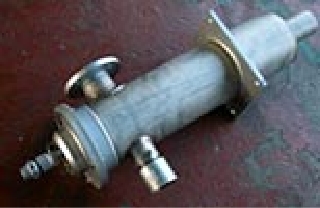

STSシングルエンドラジアントチューブバーナ
有限会社サ－モテックサ－ビス -
STB
株式会社正英製作所 -
STBW
株式会社正英製作所 -
ENXバーナ（エコネクストバーナ）
株式会社ナリタテクノ -
NTバーナ（熱交換器付バーナ）
株式会社ナリタテクノ -
NFK-ECG型ラジアントチューブバーナ
日本ファーネス株式会社
直火加熱バーナ

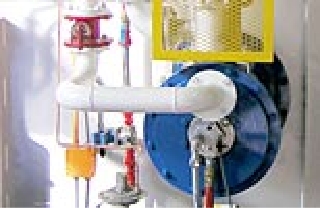

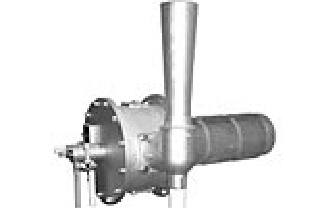

パッケージレキュぺレイティブバーナTKRシリーズ
特長
従来のパッケージバーナと比較して、約25％（※）の省エネルギーです。
バーナと熱交換器が一体化したコンパクトな形状で、設置やメンテナンスも容易です。
High-Low-Off制御により、炉内温度コントロールが良好です。
既設バーナからの交換が容易です。
※ お客さま使用条件等により異なります。
用途
アルミ溶解炉、保持炉
その他：既設パッケージバーナとの代替性を重視して開発していますので、容易に交換が可能です。また、従来と同様の作業性でご利用いただけます。
仕様
定格燃焼量は：81.0kWと115.7kWの2種類です。
最高炉内温度は1,000℃です。
ガス供給圧力は低圧で使用できます。
東邦ガス協力メーカーさま製作バーナのご紹介
-
SRMG型レキュバーナ有限会社
中外炉工業株式会社 -
ドリームバーナ
新潟ファーネス工業株式会社
