間接加熱バーナ

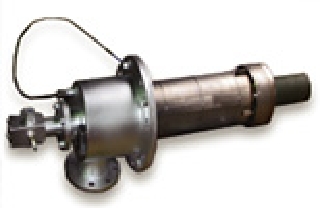

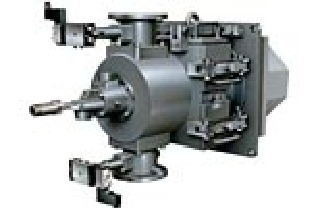

リジェネラジアントチューブバーナ(RSTBシリーズ)
特長
リジェネ方式の採用により、85%（※）以上の高い熱効率が得られ、省エネルギーです。
2段燃焼構造(コンバスタチューブ内蔵)の採用により、従来バーナに比べNOx排出量を大幅に抑えることができます。
低燃焼から高燃焼までチューブ表面温度分布が良好です。
蓄熱体に耐久性の高いセラミックボールを採用しており、清掃時の取り扱いが容易です。
※ 排気損失ベースでの熱効率となります。また、お客さま使用条件等により異なります。
用途
各種加熱炉、熱処理炉、鍛造炉等
仕様、導入実績など
ラインアップは、チューブ口径5、6インチの2種類であり、リジェネバーナのニーズが高い大型の熱処理炉に適用可能です。
定格燃焼量は5インチ：64kW（※）、6インチ：93kW（※）です。
最高使用炉温は950℃です。
縦設置、横設置の双方に対応可能です。

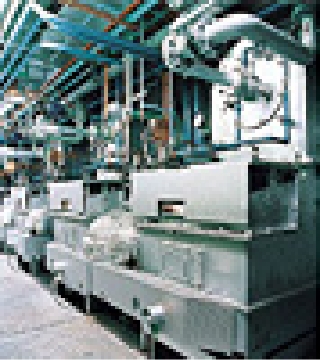

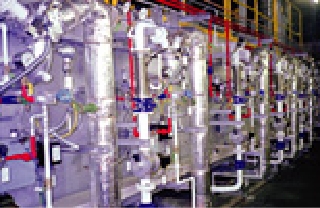

5インチ、6インチとも雰囲気熱処理炉での導入実績があります。
※ 外管有効長により燃焼量が変わります。
東邦ガス協力メーカーさま製作バーナのご紹介
-

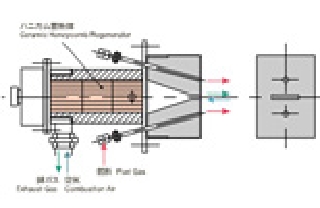

HRS-MD-RTバーナ 低圧損型蓄熱式ラジアントチューブ燃焼システム
日本ファーネス株式会社 -

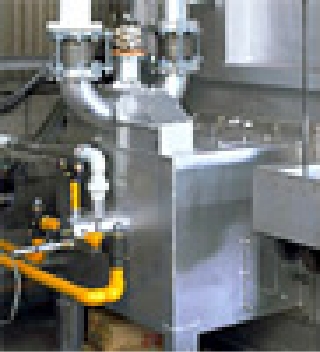

低NOxリジェネレイティブバーナ
ロザイ工業株式会社
直火加熱バーナ

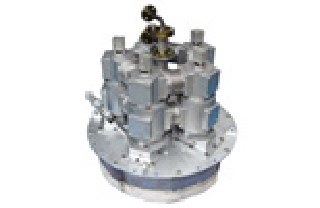

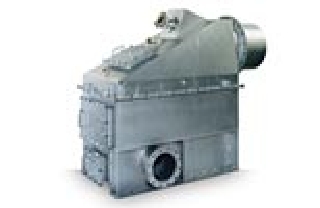

サイクロツインリジェネバーナCTRシリーズ
特長
リジェネ方式の採用により、85%（※）以上の高い熱効率が得られ、省エネルギーです。
蓄熱体をバーナ本体に内蔵し、炉壁部分に設置するためコンパクトです。
狭い空間においても、被加熱物に直接火炎が当ることなく、均一に加熱できます。
※ 排気損失ベースでの熱効率となります。また、お客さま使用条件等により異なります。
用途
変成炉
仕様、導入実績など
定格燃焼量は50kWと80kWの2種類です。

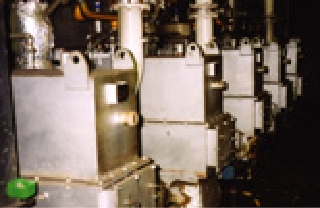

変成炉(4,000cfh)用で、30セットの導入実績があります。
（トヨタ自動車（株）さま、本田技研工業（株）さまなど）
東邦ガス協力メーカーさま製作バーナのご紹介
-

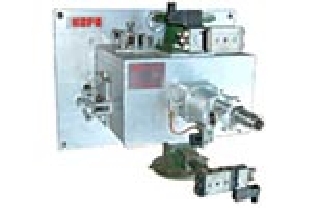

RCB型低Noxリジェネレイティブバーナ
中外炉工業株式会社 -
SREG型セルフリジェネレイティブバーナ
中外炉工業株式会社 -
HRS-DLバーナハニカム型蓄熱式燃焼システム
中外炉工業株式会社 -
HRS-DFバーナハニカム型蓄熱式無酸化・還元燃焼システム
日本ファーネス株式会社 -
HRS-U1バーナ 小容量ハニカム型蓄熱式燃焼システム
日本ファーネス株式会社 -
HRS-UXバーナ(HRS-URバーナ)
連続燃焼式ハニカム型蓄熱式燃焼システム
日本ファーネス株式会社 -
CRUクルーシブルセルフリジェネレイティブガスバーナ
株式会社横井機械工作所 -
SRBセルフリジェネレイティブガスバーナ
株式会社横井機械工作所 -

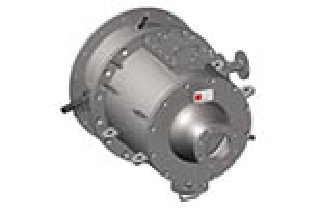

コンパクトリジェネバーナ RSH-C
ロザイ工業株式会社
